Geleideband

De functie van geleideband is om de zuiger en zuigerstang van een hydraulische cilinder te geleiden en om zijwaartse krachten goed op te vangen. Tegelijkertijd voorkomt het elk metaal-op-metaal contact, dat de oppervlakken zal beschadigen.

Lees meer

Geleideband

De functie van geleideringen van geleideband is om de zuiger en zuigerstang van een hydraulische of pneumatische cilinder te geleiden en om zijwaartse krachten goed op te vangen. Tegelijkertijd voorkomt het elk metaal-op-metaal contact, dat de oppervlakken zal beschadigen. Dit kan uiteindelijk schade aan de afdichting, lekkage en schade aan componenten van het hydraulische systeem veroorzaken. Seal Supply heeft geleideringen in verschillende materialen op voorraad, zoals hardweefsel, PTFE en Hallite 506 (weefsel versterkt polyesterhars). Hieronder staan de eigenschappen van de verschillende materialen in het kort beschreven:

Hardweefsel:

  • voor toepassingen met hoge belastingen

  • materiaalontwerp biedt een lange levensduur

  • lage wrijving

PTFE brons:

  • voor lage tot middelzware belastingen

  • lage wrijving, geen slip-stick effect

  • goede chemische bestendigheid

  • inbedding van vuildeeltjes

Hallite Seals

Seal Supply levert naast het uitgebreide standaardpakket ook geleideringen en geleideband van Hallite. Dit merk heeft een groot marktaandeel op het gebied van hydrauliek afdichtingen. Voor de Nederlandse markt is Seal Supply officieel distributeur van Hallite. Als partner van Hallite leveren wij dan ook het volledige aanbod aan Hallite producten. Seal Supply is dan ook uw perfecte partner als u op zoek bent naar A-brand afstrijkers afdichtingen, waaronder namen als Hallite 506. Met deze partnerschap bieden wij u een mooi rond assortiment aan kwaliteitsproducten.

Hallite 506

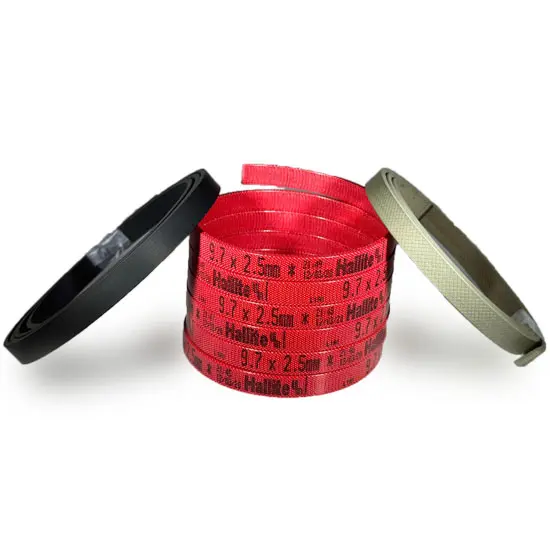

De 506 van Hallite is met weefsel versterkt polyesterhars geleideband, verkrijgbaar in twee vormen, spiraallengtes en op rol, is geschikt voor een breed scala aan media en wordt veel gebruikt in hydrauliek en mijnbouw toepassingen.

Het maken van de juiste keuze

Als u de vereisten van de specifieke toepassing en de bijbehorende omgevingsfactoren in kaart heeft, dan kunnen de juiste geleidingsringen gekozen worden. Afhankelijk van de dwarskrachten en andere parameters zoals temperatuur, spleetgrootte en de geselecteerde materiaalcombinatie kan met de volgende formule een ruwe berekening gemaakt worden voor het benodigde aantal en de breedte van de geleidingselementen.

Formule:

Geleideringen formule

B(min) = breedte geleidering min. [mm]

Fr = max. radiale belasting [N]

Sf = veiligheidsfactor

DK/S = diameter van zuiger of stang

Fd = toegestane dynamische Belasting [N/mm2]

Meer te weten komen over geleideband?

Als u vragen heeft of advies wilt krijgen over onze geleideband, neem dan gerust contact met ons op via 038 – 30 32 700 of mail ons via sales@sealsupply.nl.

De online groothandel voor al uw afdichtingen

Geleideband bestelt u eenvoudig online, telefonisch of via email bij Seal Supply. Met uw eigen webshop account profiteert u van het gemak om de juiste afdichtingen snel te vinden, o.a. via onze handige zoekfunctie 'smartsearch'. U heeft hier 24/7 inzicht in de beschikbare voorraad, levertijden en uw prijzen en u kunt te allen tijde bestellingen bij ons plaatsen. Als u nog geen webshop account heeft, klik dan hier om een eigen account bij ons aan te vragen.

Functie

Standaard materialen

Temperatuur (°C)

Temperatuur (°C)

Snelheid

Oppervlaktedruk

Geleideband

PTFE brons

tot -60

tot 200

tot 15 m/s

15 N/mm2

Geleideband

Hardweefsel

tot -50

tot 130

tot 1 m/s

350 N/mm2

Geleideband

Hallite 506

tot -40

tot 120

tot 5 m/s

450 N/mm2
