- Zuigerafdichting HallitePTFE Brons - O-ring NBR 70
Zuigerafdichting Hallite ‑ P54ML01800NHLX
PTFE Brons ‑ O‑ring NBR 70
Afmeting:180 x 164,5 x 6,3
Zuigerafdichting Hallite ‑ P54ML01800NHLXPTFE Brons ‑ O‑ring NBR 70
Afmeting:180 x 164,5 x 6,3
Hallite P54
De P54 is een dubbelwerkende dichting en bestaat uit een PTFE-dichtingselement, dat door een O-ring wordt voorgespannen. De P54 heeft een buitengewoon goede dichtfunctie bij sterke belastingen en een goede statische dichtheid. PTFE-dichting met O-ring voorspanningselement, aan de buitenkant dichtend, tweezijdig drukbelast. Dichtingsmateriaal: PTFE, voorspanning middels NBR 70 shore O-ring.
Bedrijfsparameters
Functie | Standaard materialen | Temperatuur (°C) | Temperatuur (°C) | Snelheid | Druk |
dubbelwerkend | PTFE brons | tot -30 | tot 100 | tot 15 m/s | tot max. 400 bar |
+ O-ring NBR | |||||
dubbelwerkend | PTFE brons | tot -15 | tot 200 | tot 15 m/s | tot max. 400 bar |
+ O-ring FKM | |||||
dubbelwerkend | TPU 72D | tot -30 | tot 100 | tot 2 m/s | tot max. 600 bar |
+ O-ring NBR |
Medium
Hydraulische oliën volgens DIN 51524 deel 1 – 3, smeeroliën, smeervetten op minerale basis, moeilijk ontvlambare hydraulische vloeistoffen HFA, HFB, HFC volgens VDMA 24317, water en water-olie-emulsies.
Toepassingsgebied
voor de afdichting van hydraulische rotatie
afdichting van heen en weer gaande of roterende stangen/assen
Montage
Bij kleinere diameters vereist de inbouw een open inbouwruimte. Bij grotere diameters kunnen de dichtingen worden gemonteerd in een gesloten inbouwruimte.
Aansluitend is kalibreren noodzakelijk.

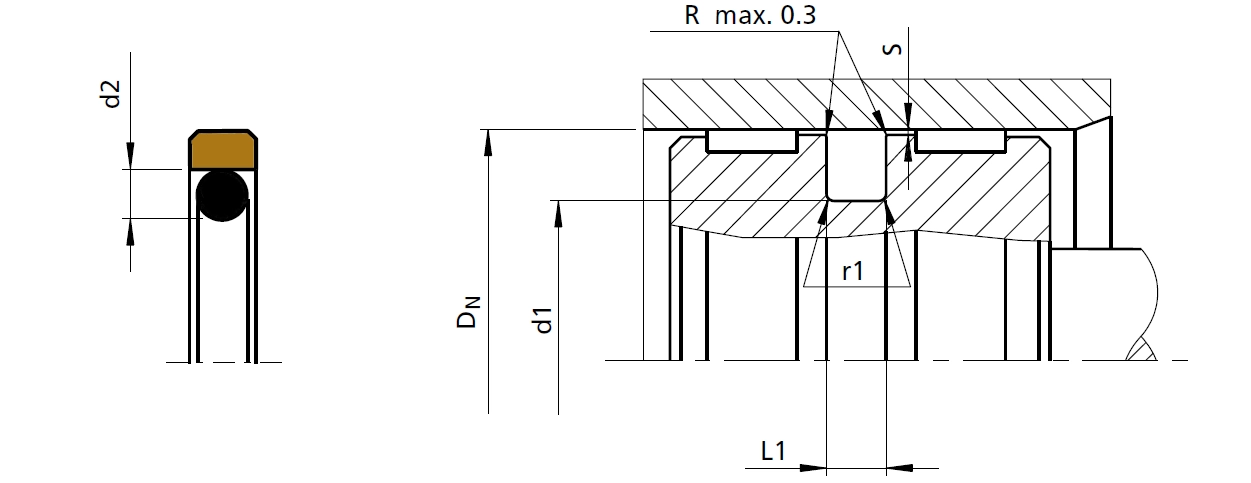

Boringdiameter | Groefdiameter | Groefbreedte | Radius | Radiale spleet S max. | O-ring cross section | ||||
Standard Application | Light Application | Heavy Duty Application | d1 h9 | L1 +0.2 | r1 | 10 MPa | 20 MPa | 40 MPa | d2 |
8 - 14.9 | 15 - 39.9 | - | DN - 4.9 | 2.2 | 0.4 | 0.30 | 0.20 | 0.15 | 1.78 |
15 - 39.9 | 40 - 79.9 | - | DN - 7.5 | 3.2 | 0.6 | 0.40 | 0.25 | 0.15 | 2.62 |
40 - 79.9 | 80 - 132.9 | 15 - 39.9 | DN - 11.0 | 4.2 | 1.0 | 0.40 | 0.25 | 0.20 | 3.53 |
80 - 132.9 | 133 - 329.9 | 40 - 79.9 | DN - 15.5 | 6.3 | 1.3 | 0.50 | 0.30 | 0.20 | 5.33 |
133 - 329.9 | 330 - 669.9 | 80 - 132.9 | DN - 21.0 | 8.1 | 1.8 | 0.60 | 0.35 | 0.25 | 7.00 |
330 - 669.9 | 670 - 999.9 | 133 - 329.9 | DN - 24.5 | 8.1 | 1.8 | 0.60 | 0.35 | 0.25 | 7.00 |
670 - 999.9 | > 1000 | 330 - 669.9 | DN - 28.0 | 9.5 | 2.5 | 0.70 | 0.50 | 0.30 | 8.40 |
> 1000 | > 1000 | > 1000 | DN - 38.0 | 13.8 | 3.0 | 1.00 | 0.70 | 0.60 | 12.00 |
* Gebruik bij druk > 400 bar diametertolerantie H8 / f8 (boring / zuiger)
