BR-13, spiraal

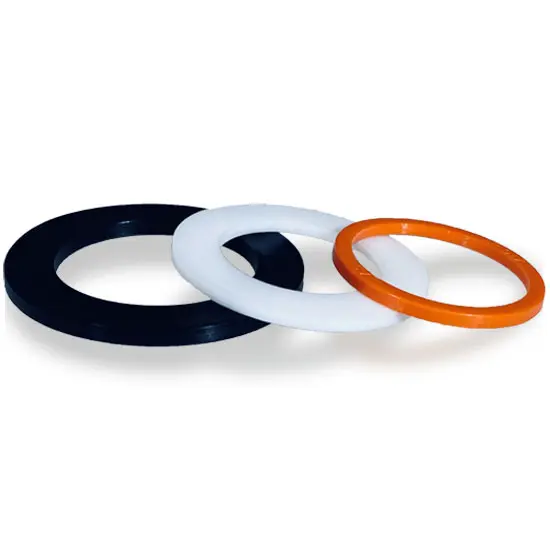

Steunring, type BR-13, spiraal uitvoering

Steunringen worden in combinatie met O-ringen toegepast ter vermijding van spleet extrusie. Bij hoge druk en grote dichtspleten ontstaat er risico dat het materiaal van de O-ring in de afdichtingsruimte aan de zijde waar geen druk zit wordt geperst. Als dit proces zich herhaalt en de druk verder toeneemt, dan beschadigt de O-ring en dit gaat te koste van de functie en de levensduur van de O-ring. De O-ring kan onherstelbaar worden beschadigd en tenslotte helemaal kapot gaan. Om het risico te verlagen worden steunringen toegepast. Steunringen hebben geen dichtfunctie. Door de verkleining van de dichtspleet zorgen steunringen ervoor dat de O-ring zijn dichtfunctie duurzamer en zonder beschadiging kan overnemen.

In veel gevallen worden steunringen toegepast in de hydrauliek, bijvoorbeeld in de hydraulische ventielen en hydraulische pompen. Steunringen worden ook in combinatie met O-ringen toegepast bij de afdichting van de cilinderbodem en -kop. Steunringen worden ook toegepast op diverse andere gebieden.

Montage

Bij de montage dient beschadiging van de steunring te worden voorkomen, omdat dit ten koste gaat van de functie van de steunring.

Uitvoeringen
