OS-B10

Oliekeerring NBR Type: OS-B10

Afmetingen: 10 x 16 x 6
Artikelnummer: 85122
Levertijd: ± 10 weken
meer details
Oliekeerring NBR Type: OS-B10

Afmetingen: 10 x 17 x 5
Artikelnummer: 26030
Levertijd: ± 10 weken
meer details
Oliekeerring NBR Type: OS-B10

Afmetingen: 10 x 19 x 7
Artikelnummer: 24206
Levertijd: 2-3 dagen
meer details
Oliekeerring NBR Type: OS-B10

Afmetingen: 10 x 20 x 4
Artikelnummer: 6525910
Levertijd: ± 10 weken
meer details
Oliekeerring NBR Type: OS-B10

Afmetingen: 10 x 22 x 8
Artikelnummer: 51703
Levertijd: ± 10 weken
meer details
Oliekeerring NBR Type: OS-B10

Afmetingen: 10 x 24 x 7
Artikelnummer: 47534
Levertijd: ± 10 weken
meer details

OS-B10

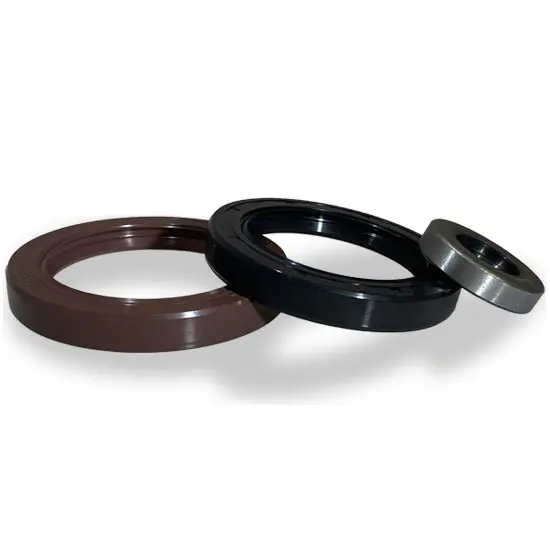

Oliekeerring type OS-B10

Beschrijving

Oliekeerring in de standaarduitvoering met een metalen buitenmantel en een met een veer ondersteunde dichtlip van elastomeer

Bijzondere eigenschappen

Modern design van de afdichtlip voor een goed dynamisch afdichtend effect
Zeer vaste en exacte zitting in de behuizing door perspassing (metaal/metaal)
Wees voorzichting bij het gebruik in combinatie met lichtmetalen behuizingen, behuizingen met toegenomen oppervlakteruwheid en toepassingen met overdruk: eventueel afdichthulpmiddel aan buitenmantel gebruiken. Op aanvraag is een versie met gelakte buitenmantel verkrijgbaar
Veilige statische afdichting in de behuizing
Combineerbaar met onze axiale afdichtingen AS-10 en V-ringen

Toepassingen bijvoorbeeld

Machine- en apparatenbouw
Landbouwmachines
Bouwmachines
Aandrijftechniek, industriële drijfwerken, elektrische motoren

Materialen

Standaardmateriaal

Elastomeer	NBR 70 zwart (FKM 80 bruin is standaard bij OS-F10)
Veer	Verenstaal conform DIN EN 10270-1
Verstevigingsring	Plaatstaal conform DIN EN 10139

Speciale materialen

Elastomeer	FKM
	Silicone
	ACM
	HNBR
	CR
	EPDM
Veer	Roest- en zuurbestendig staal 1.4301
Verstevingsring	Roest- en zuurbestendig staal 1.4301

Gebruiksparameters

Voor de standaard materiaalcombinatie

Temperatuur	-40°C tot +100°C
Druk	Drukloos, max. 0,05 MPa
Omtreksnelheid	Volgens diagram „Bedrijfsparameters Oliekeerringen“
Media	Smeerstoffen op basis van minerale olie, synthetische smeerstoffen

Bij gebruikmaking van synthetische smeerstoffen, waarvoor nog geen ervaringscijfers ter inzage liggen, dient de compatibiliteit tijdens laboratoriumproeven of beter tijdens het praktische proefdraaien aangetoond te worden. Een gebruikstemperatuur van 80°C mag niet overschreden worden.

Opmerkingen over de constructie

Toleratie	ISO h11
Hardheid	min. 45 HRC
Ruwheid	Ra = 0,2 - 0,8 μm
Rz	1-5 μm
Rmax	≤ 6,3 μm
Oppervlaktegesteldheid	torsievrij

Behuizing

Tolerantie	ISO H8
Ruwheid	Ra = 0,8 - 3,2 μm
Rz	= 6,3 - 16 μm
Rmax	≤ 16 μm

Montage

Gelieve onze montage-instructies in acht te nemen.
